本文由半导体产业纵横（ID：ICVIEWS）综合

紫光同创，启动上市辅导。

中国证监局官网显示，深圳市紫光同创电子股份有限公司已启动A股上市进程，辅导机构为中信证券。

紫光同创成立于2013年12月，注册资本约5.17亿元，专业从事可编程系统平台芯片（FPGA）及其配套EDA开发工具的研发与销售，致力于为客户提供完善的、具有自主知识产权的可编程逻辑器件平台和系统解决方案。公司拥有高中低端全系列产品，产品覆盖通信、工业控制、图像视频、消费电子等应用领域。目前，公司总部设立在深圳，拥有北京、上海、成都等研发中心。

企查查数据显示，此前紫光同创经历了9轮融资，投资方关联机构涉及新紫光集团、深创投、高瓴创投、瑞丰投资、金沙江联合资本、北京政府引导基金、联通中金基金等。

该公司在2017年推出的自主产权高性能FPGA产品已实现商业化，2022年营收突破15亿元，2023年营收同比增长超过30%。随着新品不断推出和产业布局逐步完善，未来盈利能力有望持续提升。

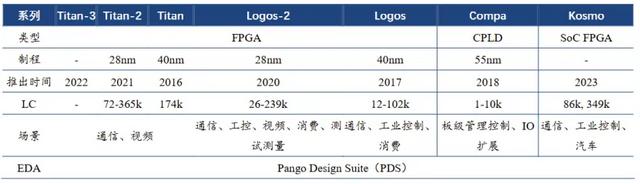

紫光同创的FPGA产品主要分为3大系列：Titan、Logos和Compa系列。

其中Titan系列具有高速、高性能的特点。其中Titan-2系列采用先进成熟工艺，支持SERDES高速接口、PCIe Gen3、DDR3/4等高性能模块和接口，为客户提供高性能的可编程解决方案，可广泛应用于通信、图像视频处理、数据分析、网络信息安全、仪器仪表等行业。

Logos系列具有高性价比的特点。Logos系列FPGA采用先进成熟工艺和全新LUT5结构，集成RAM、DSP、ADC、Serdes、DDR3等丰富的片上资源和IO接口，具备低功耗、低成本和丰富的功能，为客户提供高性价比的解决方案，广泛应用于工业控制、通信、消费类等领域，是客户大批量、成本敏感型项目的理想选择。

CPLD产品具有低功耗、低成本的特点。Compa系列CPLD产品，采用成熟工艺和自主产权体系结构，满足低功耗、低成本、小尺寸的设计要求，适用于系统配置、接口扩展和桥接、板级电源管理、上电时序管理、传感器融合等应用需求，广泛应用于通信、消费电子、无人机、工业控制等领域。

FPGA芯片作为逻辑芯片的重要类别，以其灵活的架构、并行性和低时延性为显著特征。其最大优势在于现场可编程性。与CPU、GPU、DSP、Memory以及各类ASIC芯片在制造完成后功能即固定不同，FPGA芯片制造完成后初始并无具体电路功能。用户可依据实际需求，通过FPGA芯片公司提供的专用EDA软件将电路功能描述编译生成二进制位流，现场下载至FPGA芯片进行功能配置，实现将空白芯片转化为特定功能集成电路芯片的操作，且每颗芯片可多次进行不同功能配置，灵活性极高。

通过对FPGA进行编程，用户能随时改变芯片内部连接结构，实现所需逻辑功能，尤其适用于多协议接口灵活配置场景，可兼容不同通信协议及外部设备接口，快速适配多样化硬件环境。在技术标准、协议、算法等尚不成熟或发展快速更迭的行业领域，FPGA可有效助力企业降低投资风险与沉没成本，兼具功能性与经济效益。

通信是目前FPGA规模最大的应用市场。FPGA在通信领域的应用包括网络交换、通信协议转换、流量控制等。它可以用于实现高效数据处理和大规模的射频中继等。例如，在5G通信技术中，FPGA被用于基站的信号处理和数据处理，提高了通信系统的性能和稳定性。

工业领域是FPGA芯片的主要应用市场之一。FPGA在工业领域主要应用于视频处理、图像处理、数控机床等领域实现信号控制和运算加速功能。例如，在自动化生产线中，FPGA被用于控制机械臂的运动和协调各个设备的运作。

数据中心是FPGA芯片的新兴应用市场之一。在数据中心运算处理领域，FPGA芯片主要用于硬件加速。相比于CPU，FPGA芯片由于其无指令、无需共享内存的体系结构，能够同时提供强大的计算能力和足够的灵活性；相比GPU，FPGA芯片在数据中心具有低延迟及高吞吐的优势；相比ASIC，FPGA芯片可在灵活性、开发时间等方面达到出色的平衡。

*声明：本文系原作者创作。文章内容系其个人观点，我方转载仅为分享与讨论，不代表我方赞成或认同，如有异议，请联系后台。
